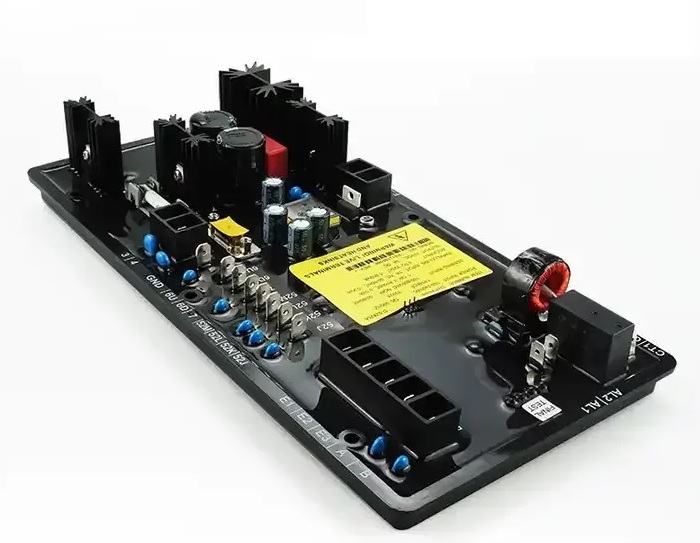

El regulador de voltaje remplazo del AVR DVR2000E es un regulador de voltaje digital. Regula el voltaje de salida de un generador de CA sin escobillas controlando la corriente que entra en el campo excitatriz del generador.
El DVR2000E es un dispositivo de control electrónico de estado sólido basado en microprocesador. El DVR2000E regula el voltaje de salida de los alternadores sin escobillas controlando la corriente que va al excitador del generador. La potencia de entrada del DVR2000E proviene de un generador de imanes permanentes (PMG) multipolar y de alta frecuencia.
El DVR2000E está empaquetado en un paquete encapsulado diseñado para el montaje en el panel trasero. El DVR2000E está asegurado en su lugar por tornillos de moldeo roscados que se atornillan en su carcasa de plástico. Los indicadores del panel frontal (LED) indican el estado del regulador y el estado del sistema. El DVR2000E se conecta a través de terminales de conexión rápida de un cuarto de pulgada en el panel trasero. Un conector de tipo de 9 pines en el panel trasero proporciona comunicación entre el DVR2000E y un PC compatible con IBM.
Características:
- Cuatro modos de control:
- Regulación automática de voltaje (AVR), regulación manual o de corriente (FCR), regulación del factor de potencia (PF) y Regulación de potencia reactiva (VAR).
- Ajustes de estabilidad programables.
- Control de arranque suave con ajuste de tiempo ajustable en modo de control AVR
- Límite de sobreexcitación (OEL) en los modos de control AVR, VAR y PF.
- Ajuste de subfrecuencia (Voltios/Hercios).
- El área está protegida por un circuito de palanca.
- Protección contra sobretemperatura.
- Detección/Regulación de voltaje de generador trifásico o monofásico (RMS) en modo AVR.
- Detección de corriente del generador monofásico para fines de medición y regulación.
- Detección de corriente y voltaje.
- Cuatro entradas de detección de contacto para la interfaz del sistema.
- Relé de salida de uso general para indicación de alarma y función de disparo.
- Seis funciones de protección (apagado por sobreexcitación, apagado por sobretensión del generador, sobretemperatura del apagado por DVR, corte por inducción del generador, límite de sobreexcitación y apagado por palanca)
- Derivación del generador con compensación de caída de potencia reactiva y compensación diferencial de potencia reactiva.
- La interfaz hombre-máquina (HMI) del panel frontal indica el estado del sistema y del DVR2000E y permite realizar cambios en la configuración del panel frontal.
Parámetros técnicos
- Inductivo/potencia de entrada
- Voltaje 180-240V CA 50/60HZ
- Corriente de salida 90VD @ 207AC máx.
- Continuo 4A DC, intermitente 10A durante 10 segundos 8K ohmios
- Ajuste interno UFRO ± 1% inclinación 17% hasta 30Hz
- Ajuste de voltaje ≤ ± 0.25%
