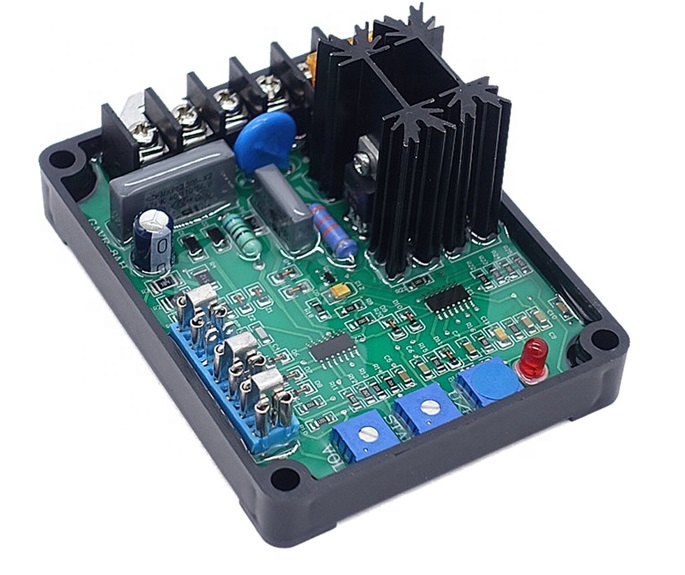

El GAVR-8A es un regulador automático de voltaje (AVR) genérico de reemplazo para generadores eléctricos. Su función es controlar el sistema de excitación del alternador y contribuir a mantener estable el voltaje de salida durante su funcionamiento.
El regulador admite un amplio rango de sensing de 110 a 400 V AC, mediante conexión monofásica de 2 cables. La alimentación se encuentra en un rango de 100 a 260 V AC, con frecuencia de 50/60 Hz.
La salida de campo alcanza un máximo indicado de 90 V DC con una entrada de 240 V AC, proporcionando una corriente continua de 3 A y una capacidad máxima de 5 A durante 10 segundos.
El regulador incorpora arranque suave, con un tiempo indicado de aproximadamente 2 segundos, y permite realizar un ajuste externo del voltaje de ±7 % mediante un potenciómetro de 1 kΩ / 1 W.
También dispone de protección por baja frecuencia y supresión de interferencias electromagnéticas (EMI). La precisión de regulación indicada es inferior a ±1 %, bajo las condiciones especificadas de operación.
Especificaciones técnicas GAVR-8A
- Tipo: Regulador automático de voltaje (AVR)
- Condición: Genérico / compatible
- Aplicación: Generadores eléctricos
- Sensing de voltaje: 110–400 V AC
- Conexión de sensing: Monofásica, 2 cables
- Voltaje de alimentación: 100–260 V AC
- Frecuencia: 50/60 Hz
- Voltaje máximo de salida: 90 V DC con entrada de 240 V AC
- Corriente continua de salida: 3 A
- Corriente máxima: 5 A durante 10 segundos
- Voltaje residual para build-up: >5 V AC
- Tiempo de arranque suave: 2 segundos
- Deriva térmica: 0,03 % por °C
- Ajuste externo de voltaje: ±7 % con potenciómetro de 1 kΩ / 1 W
- Protección por baja frecuencia: Sí
- Punto de actuación indicado para 60 Hz: 55 Hz
- Supresión EMI: Filtro interno de interferencia electromagnética
- Precisión de regulación: < ±1 % con regulación del motor del 4 %
