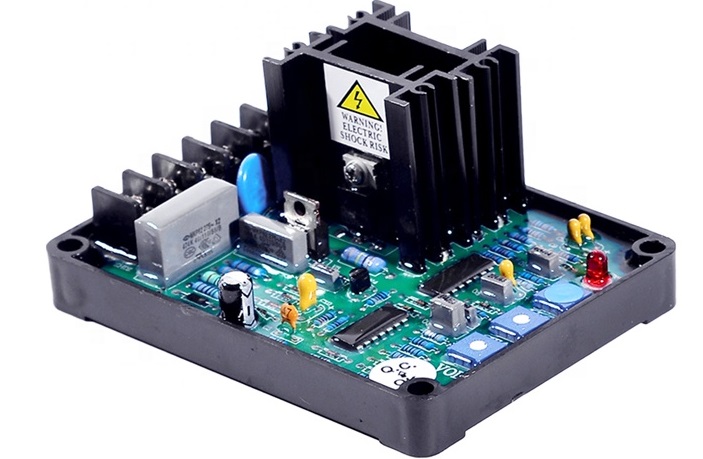

El GAVR-12A es un regulador automático de voltaje (AVR) genérico de reemplazo para generadores eléctricos. Su función es controlar el sistema de excitación del alternador y contribuir a mantener estable el voltaje de salida durante su funcionamiento.
El regulador dispone de una entrada de sensing de 180 a 260 V AC, mediante conexión monofásica de 2 cables. La alimentación utiliza igualmente un rango de 180 a 260 V AC.
La salida de campo alcanza un máximo indicado de 90 V DC con una entrada de 240 V AC, proporcionando una corriente continua de 4 A y una capacidad intermitente de hasta 7 A durante 10 segundos.
El GAVR-12A permite realizar un ajuste externo del voltaje de ±7 % mediante un potenciómetro de 1 kΩ / 1 W. También incorpora protección por baja frecuencia, con puntos de actuación preestablecidos para sistemas de 50 y 60 Hz.
El regulador puede iniciar la excitación a partir de un voltaje residual superior a 5 V AC y presenta una disipación máxima indicada de 8 W.
Especificaciones técnicas GAVR-12A
- Referencia: GAVR-12A
- Tipo: Regulador automático de voltaje (AVR)
- Condición: Genérico / compatible
- Aplicación: Generadores eléctricos
- Entrada de sensing: 180–260 V AC
- Conexión de sensing: Monofásica, 2 cables
- Voltaje de alimentación: 180–260 V AC
- Conexión de alimentación: Monofásica, 2 cables
- Voltaje máximo de salida: 90 V DC con entrada de 240 V AC
- Corriente continua de salida: 4 A
- Corriente intermitente: 7 A durante 10 segundos
- Resistencia de campo: 12–100 Ω
- Voltaje residual para build-up: >5 V AC
- Ajuste externo de voltaje: ±7 % con potenciómetro de 1 kΩ / 1 W
- Disipación máxima: 8 W
- Protección por baja frecuencia: Sí
- Punto de actuación para 50 Hz: 47 Hz
- Punto de actuación para 60 Hz: 57 Hz
