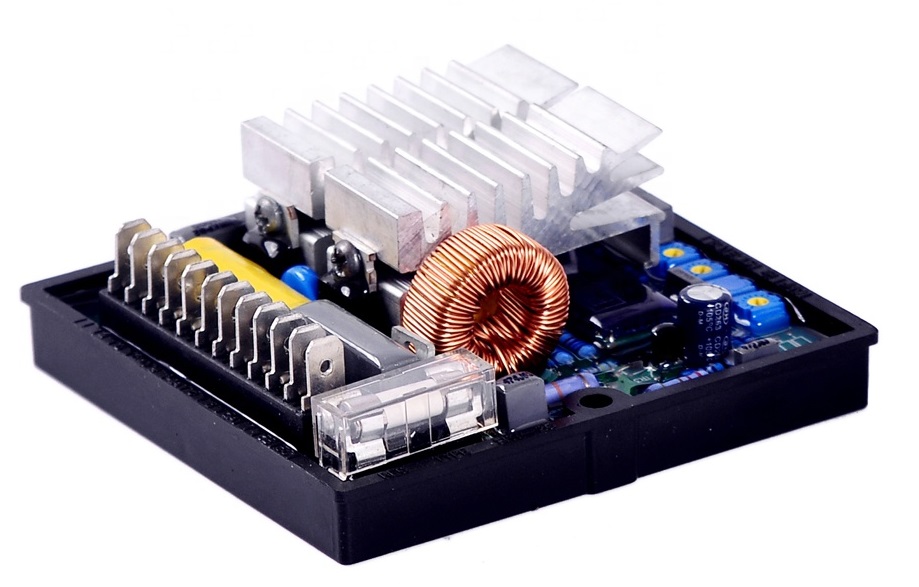

El SR7 es un regulador automático de voltaje (AVR) genérico de reemplazo para generadores eléctricos, diseñado para controlar el sistema de excitación y contribuir a mantener estable el voltaje de salida del alternador durante su funcionamiento. Este regulador dispone de un sistema de sensing configurable para voltajes de 220 a 480 V AC, con frecuencia de 50/60 Hz. Su alimentación trabaja en un rango de 50 a 280 V AC, también a 50/60 Hz.
La salida de campo alcanza un máximo indicado de 90 V DC con una entrada de 220 V AC. Proporciona una corriente continua de 6 A y una capacidad máxima de 8 A durante 10 segundos.
El regulador incorpora protección contra sobreexcitación y protección por baja frecuencia, con rango U/F indicado de 42 a 60 Hz. También cuenta con filtrado interno para supresión de interferencias electromagnéticas (EMI).
La precisión de regulación indicada es inferior a ±1 %, bajo las condiciones especificadas de operación. Además, permite un ajuste externo del voltaje de aproximadamente ±5 %.
Especificaciones técnicas SR7
- Referencia: SR7
- Tipo: Regulador automático de voltaje (AVR)
- Condición: Genérico / compatible
- Aplicación: Generadores eléctricos / alternadores brushless
- Sensing de voltaje: 220–480 V AC
- Frecuencia de sensing: 50/60 Hz
- Voltaje de alimentación: 50–280 V AC
- Frecuencia de alimentación: 50/60 Hz
- Voltaje máximo de salida: 90 V DC con entrada de 220 V AC
- Corriente continua de salida: 6 A
- Corriente máxima: 8 A durante 10 segundos
- Protección contra sobreexcitación: 25–55 V DC, ajustable
- Protección por baja frecuencia: Sí
- Rango U/F: 42–60 Hz
- Precisión de regulación: < ±1 % con regulación del motor del 6 %
- Ajuste externo de voltaje: ±5 %
- Voltaje residual para build-up: Superior a 5 V AC
- Supresión EMI: Filtrado interno de interferencias electromagnéticas
- Resistencia del devanado de excitación: 10–100 Ω DC
