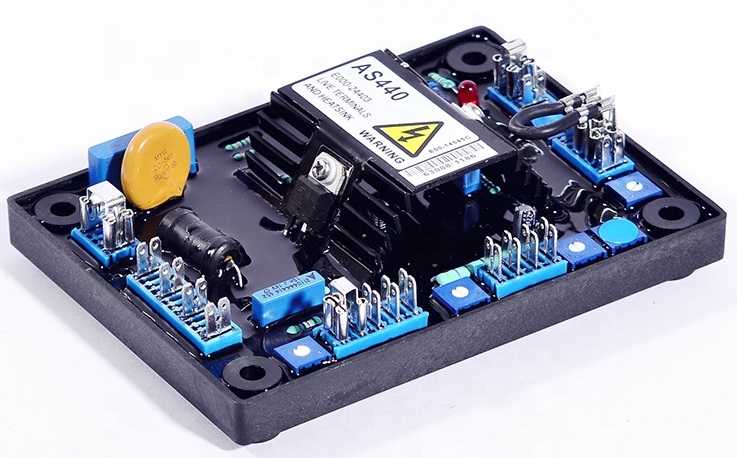

El AS440 es un regulador automático de voltaje (AVR) genérico de reemplazo para generadores brushless. Forma parte del sistema de excitación del generador y utiliza un sistema de control de fase de media onda mediante tiristores. El sensing de voltaje puede seleccionarse mediante jumper entre 100-130 V AC monofásico o 190-264 V AC monofásico, con una frecuencia nominal de 50-60 Hz. La alimentación del regulador es de 100-264 V AC monofásica, con frecuencia nominal indicada de 100-120 Hz.
El Regulador proporciona una salida de 82 V DC a 200 V AC, con una corriente continua de 4 A DC y una corriente transitoria de 7,5 A durante 10 segundos. La regulación de voltaje indicada es de ±1,0 %.
El regulador dispone de ajuste externo de voltaje de ±10 % mediante un trimmer de 1 kΩ / 1 W, protección por baja frecuencia y protección contra sobreexcitación. También cuenta con entrada analógica y entrada DROOP de cuadratura, permitiendo funciones adicionales de ajuste y operación del sistema de regulación.
Especificaciones técnicas AS440
- Referencia: AS440
- Sensing: 100–130 V AC, 1 fase / 190–264 V AC, 1 fase, seleccionable mediante jumper
- Frecuencia de sensing: 50–60 Hz nominal
- Alimentación: 100–264 V AC, 1 fase
- Frecuencia de alimentación: 100–120 Hz nominal
- Voltaje de salida: 82 V DC @ 200 V AC
- Corriente de salida: 4 A DC continua / 7,5 A transitoria durante 10 s
- Resistencia: 15 Ω mínimo
- Regulación: ±1,0 %
- Deriva térmica: 0,03 % por °C de cambio en ambiente del AVR
- Respuesta del AVR: 20 ms
- Corriente de campo al 90 %: 80 ms
- Voltaje de máquina al 97 %: 300 ms
- Ajuste externo de voltaje: ±10 % con trimmer de 1 kΩ / 1 W
- Protección por baja frecuencia: Sí
- Set point: 95 % Hz
- Disipación máxima: 12 W
- Entrada analógica máxima: ±5 V DC
- Sensibilidad: 1 V para 5 % de voltaje del generador (ajustable)
- Resistencia de entrada: 1 kΩ
- Sensibilidad máxima DROOP: 0,07 A para 5 % DROOP
- Entrada máxima DROOP: 0,33 A
- Protección contra sobreexcitación – Set point: 65 V DC
- Retardo: 10–15 segundos (fijo)
- Voltaje de build-up: 4 V en terminales del AVR
