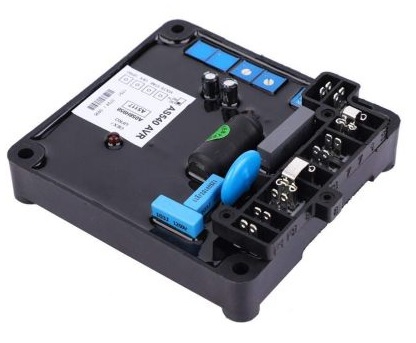

El AS540 es un regulador automático de voltaje (AVR) genérico de reemplazo para generadores brushless. Su función es controlar el sistema de excitación para contribuir a mantener estable el voltaje de salida del alternador.
El regulador dispone de entrada de sensing seleccionable mediante jumper de 95 a 130 V AC o 190 a 265 V AC, con frecuencia nominal de 50/60 Hz. La salida de campo alcanza un máximo de 82 V DC, con una corriente continua de 4 A y capacidad transitoria de 7,5 A durante 10 segundos.
La precisión de regulación indicada es de ±1 % RMS. El diseño AS540 incorpora protección por baja frecuencia, detección de sobretensión y posibilidad de ajuste externo del voltaje. También permite trabajar de forma autoexcitada o mediante devanado auxiliar.
Especificaciones técnicas AS540
- Tipo: Regulador automático de voltaje (AVR)
- Condición: Genérico / compatible
- Aplicación: Generadores brushless
- Tecnología: Analógica
- Sistema: Autoexcitado / devanado auxiliar
- Sensing: 2 fases
- Entrada de sensing: 95–130 V AC o 190–265 V AC
- Entrada de alimentación: 95–265 V AC, monofásica
- Frecuencia: 50/60 Hz
- Voltaje máximo de salida: 82 V DC a 200 V AC de entrada
- Corriente continua de salida: 4 A
- Corriente transitoria: 7,5 A durante 10 segundos
- Resistencia mínima de campo: 15 Ω
- Precisión de regulación: ±1 % RMS
- Ajuste externo de voltaje: ±10 % con potenciómetro de 1 kΩ / 1 W
- Protección por baja frecuencia: Sí
- Detección de sobretensión: Sí
- Voltaje mínimo de build-up: 5 V AC
- Disipación máxima: 12 W
- Respuesta típica del AVR: 20 ms
