Descripción

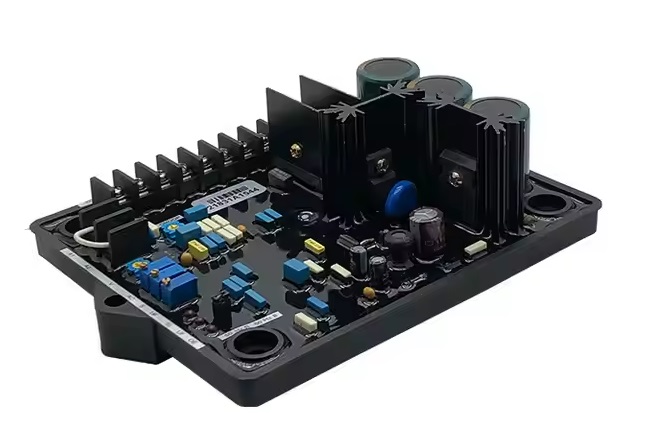

El AVR R180 es un regulador automático de voltaje genérico de reemplazo, compatible con aplicaciones que utilizan la referencia Leroy-Somer R180. Está diseñado para controlar la excitación de alternadores sin escobillas alimentados mediante un sistema de excitación por imanes permanentes (PMG) o mediante devanados auxiliares.

El R180 toma una muestra del voltaje del alternador entre las fases V-W, la procesa y la compara con un valor de referencia interno determinado por el ajuste de voltaje. Mediante un controlador PID, regula la excitación del alternador para contribuir a mantener estable el voltaje de salida.

El circuito de potencia utiliza modulación por ancho de pulso (PWM) con IGBT para ajustar la corriente de campo, proporcionando una respuesta dinámica adecuada ante variaciones del sistema.

El regulador también dispone de una entrada para señal de transformador de corriente (CT) de 1 A y 5 A, utilizada para generar compensación de caída de voltaje y permitir aplicaciones de operación en paralelo del alternador.

Antes de realizar el reemplazo, se recomienda verificar la referencia del AVR instalado, el sistema de excitación y las conexiones del alternador.

AVR R180 Especificaciones técnicas

Con la información que tenemos pondría únicamente:

• Modelo: R180
• Tipo: Regulador automático de voltaje (AVR) genérico
• Aplicación: Alternadores sin escobillas
• Sistema de excitación: PMG o devanados auxiliares
• Detección de voltaje: Entre fases V-W
• Sistema de control: PID
• Control de corriente de campo: PWM mediante IGBT
• Entrada de transformador de corriente (CT): 1 A / 5 A
• Función de droop: Sí
• Aplicación en paralelo: Sí, mediante señal de CT
• Peso indicado: 0,6 kg
• Dimensiones indicadas: 12 × 8 × 5 cm
