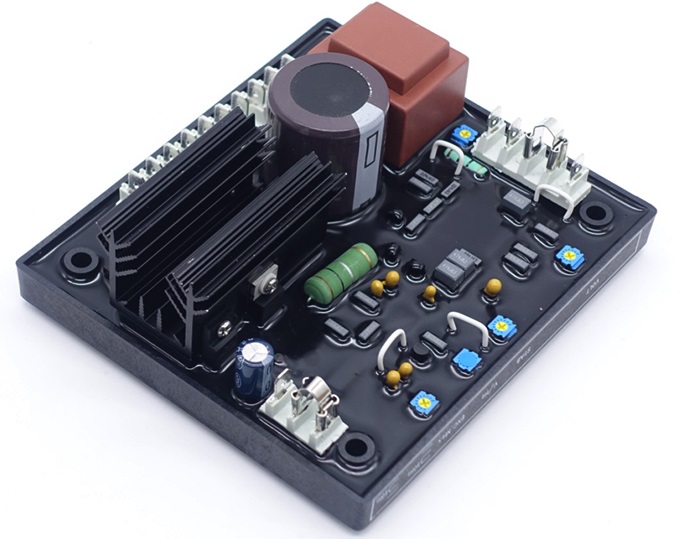

El R438 es un regulador automático de voltaje (AVR) genérico de reemplazo para generadores eléctricos. Su función es controlar el sistema de excitación y contribuir a mantener estable el voltaje de salida durante el funcionamiento del generador. El sensing de voltaje se realiza mediante transformador y dispone de diferentes configuraciones según los terminales utilizados: 0-110 V para 95 a 140 V, 0-220 V para 170 a 260 V y 0-380 V para 340 a 520 V. Para otros voltajes se indica el uso de un transformador.
El regulador presenta una regulación de voltaje de ±0,5 % y permite seleccionar un tiempo de respuesta normal o rápido mediante el jumper ST2.
El R438 permite realizar el ajuste de voltaje mediante el potenciómetro P2 o aplicar un voltaje DC de ±1 V en los terminales destinados al potenciómetro externo.
También dispone de sensing de corriente para operación en paralelo y ajuste de caída de cuadratura mediante el potenciómetro P1.
Especificaciones técnicas R438
- Referencia: R438
- Tipo: Regulador automático de voltaje (AVR)
- Condición: Genérico / compatible
- Fusible: F1 o F1on X1, X2, 10 A, slow, 250 V
- Sensing de voltaje: Mediante transformador
- Terminales 0-110 V: 95–140 V
- Terminales 0-220 V: 170–260 V
- Terminales 0-380 V: 340–520 V
- Otros voltajes: Requieren transformador
- Regulación de voltaje: ±0,5 %
- Tiempo de respuesta: Normal o rápido mediante jumper ST2
- Ajuste de voltaje: Mediante potenciómetro P2 o aplicación de ±1 V DC
- Sensing de corriente: Operación en paralelo
- Entrada de corriente: 1 A para 1 C.T. / ±2,5 V AC, secundario 1 A (opcional)
- Ajuste de caída de cuadratura: Mediante potenciómetro P1
